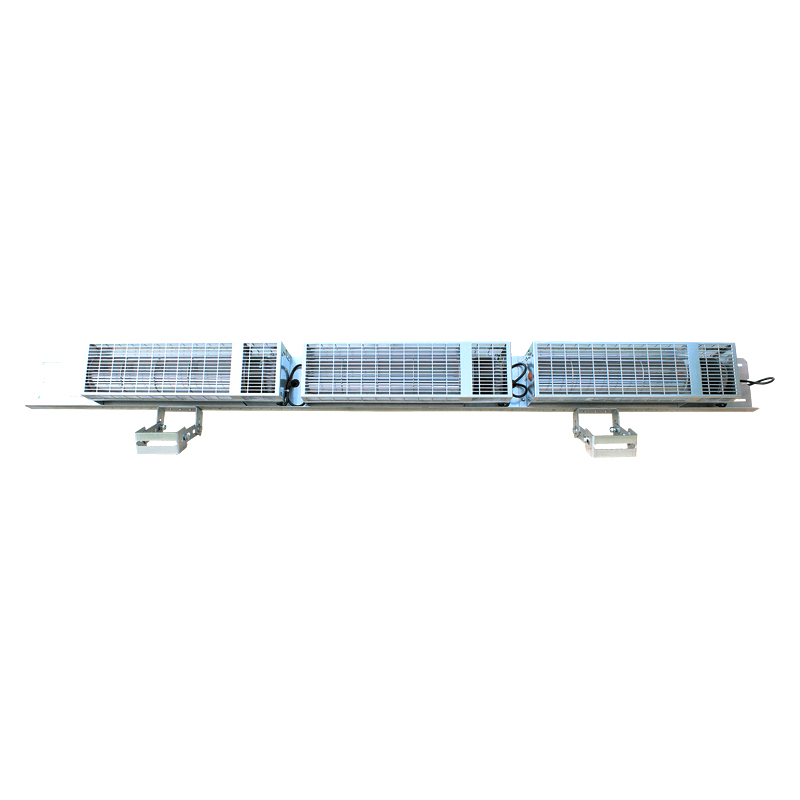

FAN 1200

• Zarządzanie wentylacją trójfazowych transformatorów suchych
• Łatwa instalacja dzięki wygodnym ruchomym wspornikom lub stałym wspornikom
• Możliwość łatwego ustawienia i regulacji szyny dzięki przesuwnemu systemowi całego korpusu wentylacyjnego względem stałego wspornika
• Silniki wentylatorów z samosmarującym, łożyskowanym wałem, gwarantujące długą żywotność
• Szyny z wentylatorami są dostarczane już zamontowane i wyposażone w puszkę przyłączeniową IP44 lub w urządzenia FANBOX zabezpieczające pracę wentylatorów

Modele

FAN1200
System wentylatorów do transformatorów od 1250 do 1600 KVA z uchwytem ruchomym i puszką przyłączeniową IP44

FAN1200A
System wentylatorów do transformatorów od 1250 do 1600 KVA ze stałym uchwytem i puszką przyłączeniową IP44

FAN1200FB
System wentylatorów do transformatorów od 1250 do 1600 KVA z uchwytem ruchomym i zabezpieczeniem FANBOX

FAN1200FBA
System wentylatorów do transformatorów od 1250 do 1600 KVA ze stałym uchwytem i zabezpieczeniem FANBOX

Właściwości techniczne

Wymiary

• Długość szyny 1550 ÷ 1880 mm
• Długość pojedynczego wentylatora 495 mm
• Całkowita waga szyny z wentylatorami 17 Kg

Zasilanie

• Zasilanie 220 ÷ 230V AC 50/60Hz
• Puszka przyłączeniowa IP44 - FANBOX (opcja)

Mocowanie

• Regulowane wsporniki lub stałe wsporniki

Charakterystyka

• System wentylacji chłodzącej do transformatorów o mocy od 1250 do 1600 KVA
• Klasa izolacji silnika H
• Trwały silnik z ochroną przed kurzem i wilgocią
• Wentylator aluminiowy ø 80x360 mm
• Wał korbowy ze stali hartowanej i szlifowanej
• Korpus i kratka ochronna z blachy ocynkowanej
• Maksymalne zużycie prądu: 3x44W (50Hz) 3x47W (60Hz)
• Maksymalny przepływ powietrza: 3x415 m³/h (50Hz) 3x375 m³/h (60Hz)
• Temperatura pracy w otoczeniu od -10°C do +60°C
• Obroty silnika: 1160 rpm (50Hz) 1050 rpm (60Hz)
• Emisja hałasu: 59 dBa (50Hz) 59 dBa (60Hz)
• Ilość pojedynczych wentylatorów: 3
• Konstrukcja zgodna z zasadami
