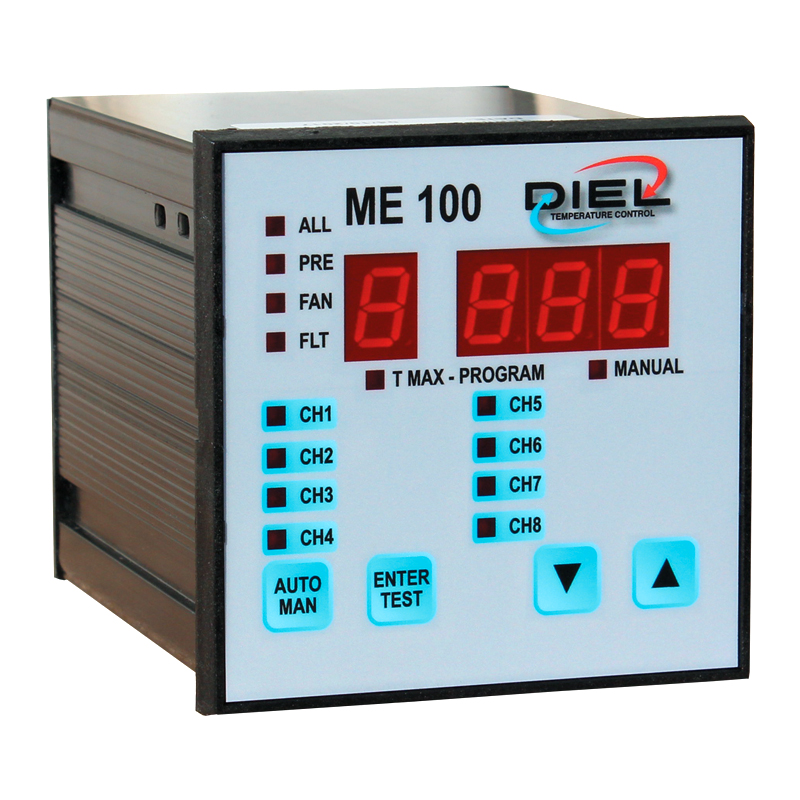

ME 100

• Kontrola i pokazywanie temperatury
• Sterowanie systemami wentylatorów
• 8 niezależnych wejść PT100 z trzema przewodami
• 4 przekaźniki 250 V 5A AC (obciążenie rezystancyjne) wyjściowe dla następujących funkcji: stan alarmu wstępnego, stan alarmu, stan błędu sondy, sterowanie wentylatorem z histerezą
• 5 przekaźników 250 V 5A AC (obciążenie rezystancyjne) wyjściowe dla następujących funkcji: stan alarmu wstępnego, stan alarmu, stan błędu sondy, osobne sterowanie wentylatorami z histerezą (ME100 V2)
• Przekażnik test do symulacji i sprawdzenia działania styczników
• Zaawansowane menu programowania: umożliwia, oddzielnie włączać i ustawiać każdy pojedynczy kanał
• Trwałe zapamiętywanie zaprogramowanego alarmu wstępnego, stanu alarmu włączenie i wyłączenie wentylatorów, wartości historycznych
• Montaż na panelu za pomocą prostych szczęk mocujących
• Uniwersalne zasilanie (24 ÷ 240) V AC/DC 50/60Hz
• Port szeregowy RS485 pełen duplex, własny protokół komunikacyjny ASCII (ME100)
• Galwanicznie izolowane wyjście analogowe 4-20mA (ME100 V2)
• Protokół komunikacji MODBUS - RTU (ME 100 V3)
• Protokół komunikacji MODBUS - TCP, ETHERNET (ME 100 E)
• Zabezpieczenie do warunków tropikalnych - (opcja)

Właściwości techniczne

Wymiary

• Rozmiar szkrzynki 90 x 90 x 130 mm łącznie z zaciskami
• Panel przedni 96x96 mm
• Waga 0,6 Kg

Zasilanie

• Zasilanie (24 ÷ 240) Volt AC / DC ± 10% 50/60 Hz bez polaryzacji, pobór prądu 4 VA

Wejścia

• 8 analogowych wejść, kontrola temperatury i mapowanie z czujnikiem PT100 na trzech przewodach w zakresie od -10 ° C do + 200 ° C

Wyjścia

• 4 przekaźniki 250 V AC, 5 A max (obciążenie rezystancyjne), wolny styk przełączający (ME 100 - ME 100 V3)
• 5 przekaźników 250 V AC, 5 A max (obciążenie rezystancyjne), wolny styk przełączający (ME 100 V2)
• Szeregowy port komunikacyjny RS485 pełen duplex, własny protokół komunikacyjny ASCII (ME100)
• Galwanicznie izolowane wyjście analogowe 4-20mA odnoszące się do kanału o najwyższej temperaturze (ME100 V2)
• Szeregowy port komunikacyjny RS485 pełen duplex protokół MODBUS - RTU (ME 100 V3)

Charakterystyka

• Samogasnąca obudowa NORYL
• Wyświetlacz z lekkimi segmentami
• Wizualizacja maksymalnej temperatury i odpowiedniego kanału w trybie automatycznym
• Alarmy : alarm wstępny, alarmu, błąd sondy, wentylacji, funkcja manualna, historyczne najwyższe dane
• Programowanie systemu bezpośrednio przez panel czołowy
• Możliwość niezależnego wyboru każdego kanału
• Limit alarmu i pre-alarm ustawiany w zakresie (-9°C ÷ 199°C)
• Dokładność ± 1% opełnej skali pomiarowej ± 1 cyfra
• Sterowanie wentylatorami na trzech lub czterech kanałach
• Porównanie temperatury wentylatora chłodzącego między dwoma różnymi poziomami (L i H)
• Cztery tryby pracy - do wyboru
• Wykrywanie błędów czujników, maksymalna elastyczność zarządzania i proste programowanie, sprawdzanie poprawności wprowadzanych danych podczas fazy programowania
• Ciągłe przechowywanie zapamiętanych i osiągniętych wartości przez każdy kanał (limity i historyczne wartości max)
• Izolacja dielektryczna: 2,5 KV for 60”
• Konfiguracja oprogramowania do kontroli temperatury otoczenia
• Analiza - 1°C
• Temperatura pracy w otoczeniu od -40°C do 60°C
• Dopuszczalna wilgotność pomieszczenia - 90% bez kondensacji
• Połączenia elektryczne poprzez terminale zaciskowe
• Możliwość ręcznego przełączania przekaźników przez menu test w celu symulacji i sprawdzenia działania styczników
• Instrukcja obsługi w trzech językach (i więcej na życzenie)
• Budowa zgodnie z normami CE
• Filtr wejściowy do zasilania zgodnie z zasadami
• Zabezpieczenie do warunków tropikalnych - (opcja)

Modele:

ME 100
Urządzenie do kontroli temperatury, 8 wejść sond PT100, 4 przekaźniki oraz port szeregowy RS485 pełen duplex, własny protokół komunikacyjny ASCII
KOD.: ME100

ME 100 V2
Urządzenie do kontroli temperatury, 8 wejść sond PT100, 5 przekaźnikówa z analogowym wyjściem 4–20mA odnoszące się do kanału o najwyższej temperaturze
KOD.: ME100 V2

ME 100 V3
Urządzenie do kontroli temperatury, 8 wejść sond PT100, 4 przekaźniki oraz wyjście na protokółkomunikacji MODUBUS – RTU
KOD.: ME100 V3

ME 100 E
Urządzenie do kontroli temperatury, 8 wejść sond PT100, 4 przekaźniki oraz komunikacja ETHERNET protokół MODBUS-TCP
KOD.: ME100 E
