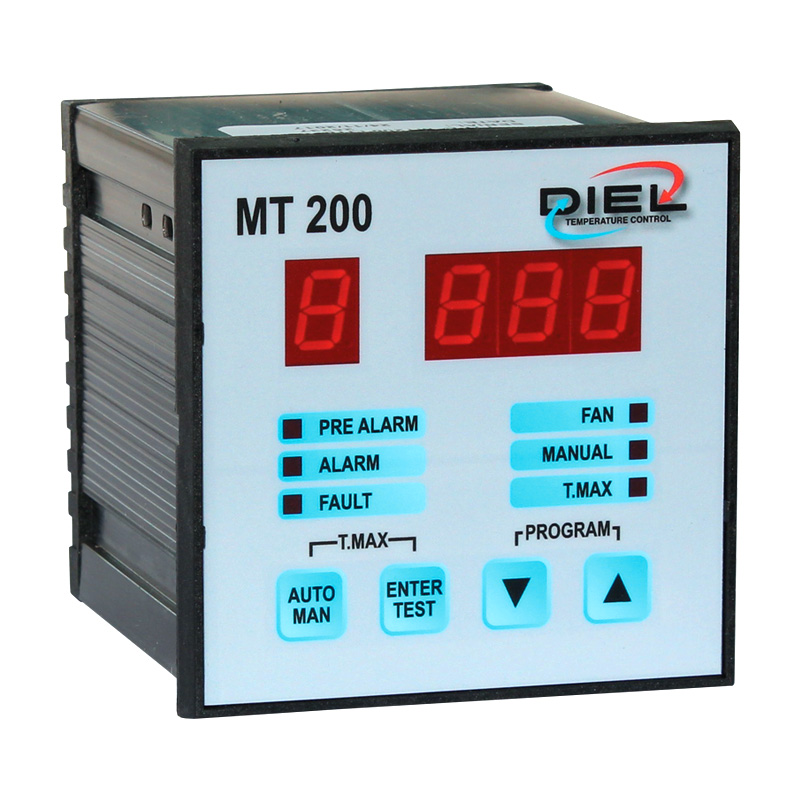

MT 200

• Kontrola i pokazywanie temperatury
• Sterowanie systemami wentylatorów
• 4 niezależne wejścia PT100 z trzema przewodami
• 4 przekaźniki 250 V 5A AC (obciążenie rezystancyjne) wyjściowe dla następujących funkcji: stan alarmu wstępnego, stan alarmu, stan błędu sondy, sterowanie wentylatorem z histerezą
• Przekażnik test do symulacji i sprawdzenia działania styczników
• Zaawansowane menu programowania: umożliwia, oddzielnie włączać i ustawiać każdy pojedynczy kanał
• Trwałe zapamiętywanie zaprogramowanego alarmu wstępnego, stanu alarmu włączenie i wyłączenie wentylatorów, wartości historycznych
• Montaż na panelu za pomocą prostych szczęk mocujących
• Uniwersalne zasilanie (24 ÷ 240) V AC/DC 50/60Hz
• Zabezpieczenie do warunków tropikalnych - (opcja)

Właściwości techniczne

Wymiary

• Rozmiar szkrzynki 90 x 90 x 115 mm łącznie z zaciskami
• Panel przedni 96 x 96 mm
• Waga 0,4 Kg

Zasilanie

• Zasilanie (24 ÷ 240) Volt AC / DC ± 10% 50/60 Hz bez polaryzacji, pobór prądu 4 VA

Wejścia

• 4 analogowe wejścia, kontrola temperatury i mapowanie z czujnikiem PT100 na trzech przewodach w zakresie od -10 ° C do + 200 ° C

Wyjścia

• 4 przekaźniki 250 V AC, 5 A max (obciążenie rezystancyjne), wolny styk przełączający
• RS485 Pół Duplex protokół MODBUS-RTU (MT 200 S)
• RS485 Pół Duplex protokół MODBUS-RTU – 4-20mA lub 0-20mA izolowane galwanicznie (MT 200 C)
• ETHERNET-RTU (MT 200 E)

Charakterystyka

• Samogasnąca obudowa NORYL
• Wyświetlacz z lekkimi segmentami
• Wizualizacja maksymalnej temperatury i odpowiedniego kanału w trybie automatycznym
• Alarmy : alarm wstępny, alarmu, błąd sondy, wentylacji, funkcja manualna, historyczne najwyższe dane
• Programowanie systemu bezpośrednio przez panel czołowy
• Możliwość niezależnego wyboru każdego kanału
• Limit alarmu i pre-alarm ustawiany w zakresie (-9°C ÷ 199°C)
• Dokładność ± 1% opełnej skali pomiarowej ± 1 cyfra
• Sterowanie wentylatorami na trzech lub czterech kanałach
• Porównanie temperatury wentylatora chłodzącego między dwoma różnymi poziomami (L i H)
• Cztery tryby pracy - do wyboru
• Wykrywanie błędów czujników, maksymalna elastyczność zarządzania i proste programowanie, sprawdzanie poprawności wprowadzanych danych podczas fazy programowania
• Ciągłe przechowywanie zapamiętanych i osiągniętych wartości przez każdy kanał (limity i historyczne wartości max)
• Izolacja dielektryczna: 2,5 KV AC przez 60”
• Konfiguracja oprogramowania do kontroli temperatury otoczenia
• Analiza - 1°C
• Temperatura pracy w otoczeniu od -40°C do 60°C
• Dopuszczalna wilgotność pomieszczenia - 90% bez kondensacji
• Połączenia elektryczne poprzez terminale zaciskowe
• Możliwość ręcznego przełączania przekaźników przez menu test w celu symulacji i sprawdzenia działania styczników
• Wyjście izolowane galwanicznie 4-20 mA lub 0-20 mA (wersja MT200 C)
• Maksymalna dozwolona impedancja dla wyjścia prądowego 500 Ohm (MT200 C)
  Zakres 4-20mA (-10 ° C 4mA / + 200 ° C 20mA)
  Wzór transformacji: lout = (T + 10) / 210 * 16 + 4 (prąd w mA, temperatura w ° C)
  Zakres 0-20mA (-10 ° C 0mA / + 200 ° C 20mA)
  Formuła transformacji: lout = (T + 10) / 210 * 20 (prąd w mA, temperatura w ° C)
• Certyfikacja do zastosowania w kolejnictwie zgodnie z przepisami EN-50121-5: 2006 (MT 200 EN50121-5)
• Instrukcja obsługi w sześciu językach (i więcej na życzenie)
• Budowa zgodnie z normami CE
• Filtr wejściowy do zasilania zgodnie z zasadami
• Zabezpieczenie do warunków tropikalnych - (opcja)

Modele:

MT 200
Urządzenie do kontroli temperatury, 4 wejścia sond PT100, 4 przekaźniki
KOD.: MT200LITE

MT 200 50121-5
Urządzenie do kontroli temperatury, 4 wejścia sond PT100, 4 przekaźniki zgodne z normą EN 50121-5
KOD.: MT200L 50121-5

MT 200 S
Urządzenie do kontroli temperatury, 4 wejścia sond PT100, 4 przekaźniki, port szeregowy RS485 pół-duplex, protokół MODBUS-RTU
KOD.: MT200LITE S

MT 200 C
Urządzenie do kontroli temperatury, 4 wejścia sond PT100, 4 przekaźniki, komunikacja analogowa 0-20 lub 4-20mA oraz port szeregowy RS485, pół-duplex, protokół MODBUS-RTU
KOD.: MT200LITE C

MT 200 E
Urządzenie do kontroli temperatury, 4 wejścia sond PT100, 4 przekaźniki, komunikacja ETHERNET-RTU
KOD.: MT200LITE E
